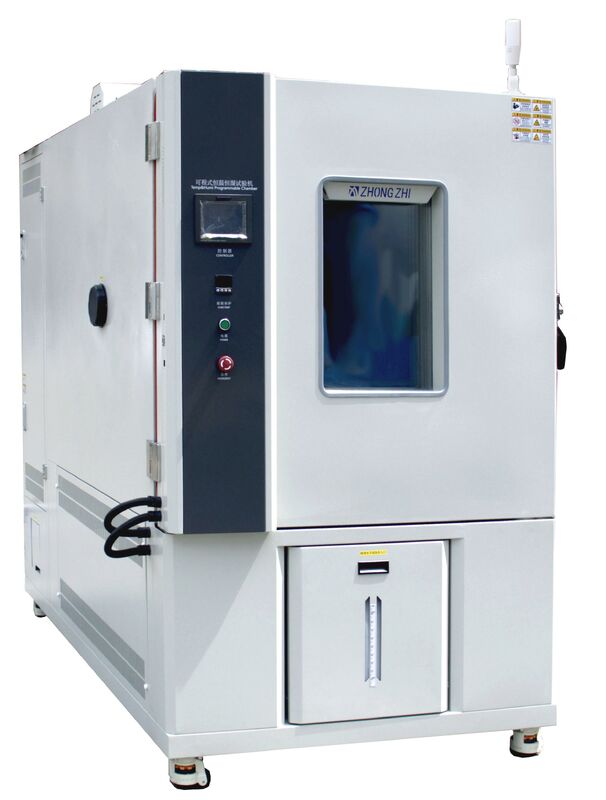

Câmara de ensaio de temperatura e umidade constantes programável

I. Principais funções e cuidados de uso do equipamento

1.        visão geral do produto

Esta série de produtos é usada principalmente para simular ambientes agressivos de alta temperatura, baixa temperatura e úmidos que instrumentos eletrônicos, novos materiais, equipamentos elétricos, componentes de veículos, metais, produtos eletrônicos e materiais aeroespaciais podem encontrar durante o transporte, armazenamento e uso; ou em condições alternadas de alta e baixa temperatura. Eles são projetados para testar a resistência do material, componente ou instrumento a altas temperaturas, frio e umidade, bem como danos potenciais e vida útil reduzida

2.        função do produto

Esta série de laboratórios de temperatura é adequada para testes de confiabilidade de produtos industriais, com características de precisão de controle de temperatura e ampla faixa de controle. O índice de desempenho atende aos requisitos de GB/T5170 "Método de verificação de parâmetros básicos de equipamentos de teste ambiental para produtos elétricos e eletrônicos - Equipamento de teste de baixa temperatura, alta temperatura e temperatura constante".

3.        testar restrições de amostra

Teste e armazenamento de amostras de substâncias inflamáveis, explosivas e voláteis

Teste e armazenamento de amostras de materiais corrosivos

Teste ou armazenamento de amostras biológicas

Teste e armazenamento de amostras com fortes fontes de emissão eletromagnética

4.        requisitos de condição de carga

A massa total da carga não deverá exceder 50Kg por metro cúbico de volume do estúdio

O volume total da carga não é superior a 1/5 do volume do estúdio

Em qualquer secção perpendicular à direcção predominante do vento, a soma das áreas de carga não deve ser superior à do local

A área da seção transversal do estúdio é 1/3. A carga não deve bloquear o fluxo de ar quando colocada

II. Local de instalação do equipamento e condições do ambiente operacional

1.        requisitos do local

Requisitos de tamanho do local de instalação do equipamento

A: não menos que 800 mm

B: não inferior a 500 mm

C: não inferior a 1500 mm

O terreno é plano e bem ventilado

Não há vibração forte ao redor do equipamento

Não há campo eletromagnético forte ao redor do equipamento

Não há substâncias inflamáveis, explosivas, corrosivas e poeira ao redor do equipamento

Deixe espaço apropriado ao redor do equipamento para uso e manutenção

2.        condição ambiente

Temperatura: 5 ~ 30 ℃, umidade relativa inferior a 85% UR

Pressão do ar: 86kPa ~ 106kPa

3.        potência máxima

O total instalado de 7,1 Kw é 1,5 Kw para potência de resfriamento, 2,8 Kw para potência de aquecimento, 1,8 KW para potência de umidificação e 0,2 Kw para outras potências

4.        corrente máxima

≤22A

5.        umidificação de equipamentos e abastecimento de água

A pressão do abastecimento de água é de 0,2 ~ 0,4 MPa, o diâmetro do tubo de abastecimento de água é de 20 mm e a qualidade da água do abastecimento de água deve atender ao padrão de água de terceiro nível especificado em GB / T 6682-2008 Especificações de água para laboratório analítico e métodos de teste. O equipamento possui interface reservada de abastecimento de água de rosca interna de 1/2", e o equipamento é equipado com caixa d'água com volume de cerca de 20L

6.        saída de drenagem

Um dreno é fornecido próximo ao equipamento, dentro de 2 metros atrás do equipamento,

Nota: Guie o condensado e a água do medidor para fluir para fora do tanque

7.        condições de fornecimento de energia e fontes de energia

AC380V Trifásico quatro fios + aterramento de proteção

Faixa de flutuação permitida de tensão: ± 10% V

Faixa de flutuação permitida de frequência: (50±0,5)HZ

Fonte de alimentação em modo TN-S ou modo TT

A resistência de aterramento do fio terra de proteção é inferior a 4Ω

Os usuários são obrigados a configurar a capacidade correspondente do interruptor de ar ou de energia para o equipamento no local de instalação, e este interruptor deve ser controlado de forma independente para o uso do equipamento

III. Volume e tamanho

1. modelo

CZ-A-225G

2. volume do equipamento

225L

3. tamanho da câmara de teste

L (largura) 500 mm * A (altura) 750 mm * D (profundidade) 600 mm

4. Dimensões externas da câmara de teste

L (largura) 700 mm * A (altura) 1850 mm * D (profundidade) 1660 mm

Nota: O tamanho da peça além da dobradiça da porta da máquina não está incluído! Por favor, confirme as dimensões externas de acordo com o desenho final de três vistas!

VI. Principais parâmetros de desempenho

1.        condição de teste

O teste de desempenho de temperatura é medido de acordo com as disposições relevantes do equipamento de teste de temperatura GB/T 5170.2-2017 quando a temperatura ambiente é +25°C e a carga está vazia; o sensor é colocado na saída da unidade de tratamento de ar

2.        faixa de temperatura

-70°C～+150℃

3.        faixa de umidade

20% UR ~ 98% UR (conforme mostrado abaixo), não há carga de aquecimento durante o teste de umidade

4.        flutuação de temperatura

≦±0,5℃

5.        uniformidade de temperatura

≤2,0°C (sem carga)

6.        partida de temperatura

≥±2,0℃ (sem carga)

7.        flutuação de umidade relativa

≦±2,5% UR

8.        desvio de umidade

≥75% UR,≤+2-3% UR;

<75% UR, ≤±5% UR;

9.        taxa de aquecimento

≥3℃/min (sob a condição de média total sem carga)

10.    taxa de resfriamento

≥1,2℃/min (sob a condição de média total sem carga)

11.    ruído de trabalho

≥75 dB (medido 1m à frente do portão do equipamento e 1,2m acima do solo)

12.    o padrão

GB/T-2423.1-2008 (IEC60068-2-1) Teste A: método de teste de baixa temperatura.

GB/T-2423.2-2008 (IEC60068-2-2) Teste B: método de teste de alta temperatura.

GB/T-2423.3-2016 (IEC60068-2-78:2012) Teste ambiental Parte 2 Método de teste Teste de umidade constante da cabine e teste de calor.

GB/T-2423.4-2008 (IEC60068-2--30:2005) Teste ambiental para produtos elétricos e eletrônicos Parte 2: Método de teste Teste Db: Alternação de umidade e calor (ciclo de 12h+12h)

Método de teste de alta temperatura GJBl50.3-2009 (MIL-STD-810D).

GJBl50.4-2009 (MIL-STD-810D) método de teste de baixa temperatura.

13.    método de teste

GB/T-10586-2008 Condições técnicas da câmara de teste de baixa temperatura

GB/T 5170.1-2016 Método de inspeção para equipamentos de teste ambiental de produtos elétricos e eletrônicos - Parte 1: Regras gerais

GB/T 5170.2-2017 Método de inspeção de equipamentos de teste ambiental Parte 2: Equipamento de teste de temperatura

GB/T 5170.5-2016 Equipamento de teste ambiental para produtos elétricos e eletrônicos - Método de inspeção - Parte 5: Equipamento de teste de calor úmido

GB/T5170.18-2005 Método básico de verificação de parâmetros de equipamentos de teste ambiental para equipamentos de teste de ciclo de combinação de temperatura/umidade de produtos elétricos e eletrônicos

V. Características da estrutura da câmara

1.        layout da estrutura da câmara de teste

A câmara de teste adota o layout de estrutura integrada, com a câmara de teste na frente e a câmara de controle na parte traseira;

A parte inferior do equipamento é equipada com rodízios Foma para facilitar a realocação, posicionamento do equipamento

A câmara externa do equipamento é confeccionada em chapa de aço laminada a frio com tinta cozida, com espessura de 1,2mm e cor cinza claro número RAL7035. A câmara interna é feita de aço inoxidável SUS304# com espessura de 1,2 mm;

O equipamento adota a estrutura da estrutura como um todo, e o fundo da câmara é soldado com canal de aço para aumentar a resistência da câmara

Material de isolamento: espuma dura de poliuretano + fibra de vidro com 100 mm de espessura

A parte traseira do equipamento é equipada com disjuntor de proteção total de energia, cabo de alimentação e tubo de drenagem

A vedação da porta da câmara adota tira de vedação de silicone, que é especialmente personalizada e tem resistência a altas temperaturas, não toxicidade e ultra-flexibilidade

A parte inferior da câmara interna está equipada com um orifício de drenagem, que pode descarregar rapidamente o condensado

Um orifício de alívio de pressão automático é colocado no topo da câmara

2.              drenar a água

O fundo da câmara interna é dotado de orifício de drenagem, e o sistema de drenagem está disposto na parte traseira do equipamento. O tubo de drenagem é introduzido no sistema de rede de tubos de drenagem do usuário (o usuário fornece a interface de rede de tubos de drenagem no local)

3.        furo de alívio de pressão

Múltiplas janelas de equilíbrio de pressão são colocadas na borda da parte traseira da câmara. Quando a porta da câmara do interruptor é aberta ou o ar dentro da câmara se expande, a pressão pode ser descarregada rápida e automaticamente;

4.        porta da câmara

Porta com dobradiça única, tamanho transparente efetivo W500mm*H750mm

O material da porta é igual ao material do corpo

Fechadura de porta importada, aberta por fora

O material de isolamento com espessura de 100 mm é espuma rígida de poliuretano

Uma bandeja coletora de água é projetada abaixo da porta para evitar que a água condensada caia no solo externo;

5.        material da câmara interna

A placa de aço inoxidável SUS304 # é usada, o equipamento de corte a laser de precisão é usado para cortar e dobrar a cama dobrável CNC e, em seguida, a soldagem a arco de argônio é usada para soldagem completa, polimento e polimento; a placa de aço tem 1,2 mm de espessura; A estrutura de indexação do suporte de paletes de rack de amostras é definida em ambos os lados da câmara interna, o que pode ajustar o espaçamento entre os racks de amostras

6.        material da câmara externa

Utilizando placas de aço laminadas a frio, equipamentos de corte a laser de precisão são empregados para corte e dobramento CNC para modelagem, seguido de soldagem e polimento com soldagem a arco de argônio; depois que a superfície da placa de aço passa por uma lavagem geral com ácido para remover a ferrugem, ela é tratada com tinta para cozimento em alta temperatura. Em comparação com a pintura exterior convencional, este método resulta numa aparência esteticamente mais agradável e numa maior resistência à corrosão. A espessura da chapa de aço é de 1,2 mm (cor: branco RAL7035).

7.        tira de junta de vedação

A tira de vedação da porta é dividida em duas camadas, a camada interna é uma tira de borracha de silicone que pode isolar totalmente a câmara interna do exterior sob condições de alta e baixa temperatura; a tira de borracha de silicone pode funcionar por um longo tempo sem endurecer e envelhecer na faixa de menos 80 ℃ a mais 200 ℃;

8.        dobradiças de aço inoxidável

No lado esquerdo da porta da câmara está instalado um conjunto de dobradiças de alta resistência. Uma única dobradiça pode suportar 3 toneladas de força horizontalmente e continuar a dobrar na direção oposta. As duas peças da dobradiça deformam-se completamente e fundem-se numa só sem quebrar;

9.        maçaneta da porta

A fechadura da porta é uma fechadura de aperto de rolo:

A porta da câmara é utilizada tanto no interior como no exterior, utilizando o princípio da alavanca, com forte urgência, poupando força, podendo ser aberta e fechada com uma mão.

10.    estrutura de saída de ar

Adota-se o modo de circulação interna forçada com forte circulação de vento, em que o ar sai pela parte superior e retorna pela parte inferior. A placa guia da saída pode distribuir o ar frio e quente por todo o interior do corpo de armazenamento, que é uniforme e estável

11.    roda de vento de alumínio

A roda eólica de alumínio com circulação centrífuga multi-asa tem as características de peso leve, grande volume de ar, alta pressão do vento e é resistente a altas e baixas temperaturas, pequeno coeficiente de expansão e baixo ruído operacional.

12.    janela de observação

A porta da caixa está equipada com uma grande janela de observação de vidro oco multicamadas, com aquecimento eléctrico (ajustável automaticamente), dispositivo anti-gelo e anti-condensação. A janela está equipada com um conjunto de lâmpadas de iluminação de janela, permitindo observar claramente o estado do teste das amostras dentro da caixa através da janela de observação a qualquer momento.

13.    conexão do instrumento

Um furo é aberto no lado esquerdo da câmara, com diâmetro de 100 mm, e são fornecidos uma tampa de furo e um tampão de sílica gel

14.    testar o rack de material

O aço inoxidável SUS304# é perfurado e dobrado em uma malha, que é fácil de usar. O espaçamento entre os racks de materiais pode ser ajustado em pelo menos 45 mm, e dois racks de amostras são padrão

15.    princípio da circulação de ar

Ventilador de alta potência acionado por motor externo com eixo de aço inoxidável, o motor do ventilador é externo;

O ar é acionado pelo motor e flui através do aquecedor e do evaporador de refrigeração.

Após ser totalmente aquecido/resfriado até o valor de temperatura requerido, o ar circula dentro da câmara e troca calor com a amostra por meio de convecção

O ar é forçado a circular usando um motor de eixo longo assíncrono de baixa tensão e resistente a altas temperaturas

Ventilador de circulação centrífuga multi-asa é usado e lâminas de liga de alumínio agitam o ar

16.    princípio do sistema de controle de temperatura

Aquecedor elétrico de fio de liga de níquel-cromo de alta qualidade, controle SSR, equipado com interruptor independente de temperatura de proteção contra superaquecimento

Quando o aquecedor é energizado, a temperatura da superfície aumentará.

O ar de convecção é aquecido pelo fio de aquecimento, e o calor é expandido para o ar e a amostra na câmara, de modo a aquecer e aquecer.

A potência de aquecimento é controlada com precisão pelo algoritmo PID e a potência de saída é ajustada pelo relé de estado sólido.

O sistema de refrigeração fornece refrigerante de baixa temperatura suficiente para o trocador de calor, de modo que a temperatura do trocador de calor seja inferior à temperatura do ar. O calor do ar é absorvido e levado para fora da câmara pelo trocador de calor, de modo que a temperatura do ar cai e o efeito de resfriamento é alcançado.

A potência de resfriamento é controlada com precisão pelo algoritmo PID, e o fluxo de refrigerante e a capacidade de resfriamento são ajustados pela válvula solenóide.

VI.Rrefrigeraçãosistema

1.       compressor de refrigeração

Compressor de baixa temperatura importado europeu é adotado

2.       método de resfriamento

Condensador com aletas resfriado a ar, dissipação de calor do ventilador de resfriamento

3.       evaporador

Trocador de calor de tubo aletado

4.       conjunto de aceleração

Válvula de expansão térmica, tubo capilar

5.       modo de controle da geladeira

O controlador lógico programável do sistema de controle ajusta automaticamente a condição operacional da máquina de refrigeração de acordo com as condições de teste

Circuito de resfriamento do gás de retorno do compressor

6.       acessórios de refrigeração importados

7.       condensador evaporativo

O trocador de calor de placas com brasagem de cobre de alta temperatura tem pequena área de superfície, pequena perda de energia e alta eficiência de transferência de calor

8.       criogênico

Use R404a/R23, um refrigerante ecológico com índice de destruição da camada de ozônio de 0

9.       processo de soldagem com enchimento de nitrogênio

Recomenda-se o uso de tubo de cobre livre de oxigênio de alta qualidade para tubulação de acoplamento de baixa temperatura, e a qualidade da soldagem da tubulação, enchimento de nitrogênio e processo de prevenção de vazamento de alta pressão de 48 horas devem ser garantidos.

10.   controle de economia de energia

A aplicação da tecnologia de balanceamento de frio em sistemas de refrigeração pode economizar aproximadamente 30% de energia elétrica, reduzindo efetivamente os custos operacionais. Conforme mostrado na figura acima, o equilíbrio térmico é alcançado ajustando a quantidade de saída de aquecimento para manter uma temperatura constante. Isto significa que com uma capacidade de refrigeração fixa do compressor, o aquecimento aumentará com o tempo, originando desperdício de energia e despesas desnecessárias para os utilizadores. Em contraste, a tecnologia de equilíbrio a frio mantém uma temperatura constante ajustando a capacidade de refrigeração do compressor. Quando a temperatura se aproxima do ponto de ajuste, a capacidade de resfriamento diminui gradualmente através da regulação PID para atingir uma temperatura estável (teoricamente, a potência de aquecimento zero pode ser alcançada, mas na produção real, há sempre uma pequena quantidade de potência de aquecimento), atingindo assim o objetivo de conservação de energia

11.   características do sistema de refrigeração

UM.Toda a tubulação do sistema é testada quanto a vazamentos pressurizando 22 kg.

B.Os sistemas de aquecimento e refrigeração são totalmente independentes.

C.Equipado com as características técnicas profissionais da empresa, evita que o fluxo de ar em alta temperatura e alta pressão danifique o sistema de refrigeração.

D.Todos os procedimentos de operação do sistema de congelamento são totalmente controlados pelo controlador do microcomputador.

E.A parte inferior do compressor possui uma bandeja de água, que pode coletar a água condensada produzida pelo glacê.

F.O compressor possui seu próprio sensor de temperatura PTC, que pode realizar proteção contra superaquecimento quando o compressor está superaquecido.

G.O compressor possui seu próprio protetor de pressão de óleo para realizar a proteção de pressão de óleo do compressor.

H.Dispositivos de proteção de alta e baixa pressão monitoram a pressão do refrigerante durante a operação do equipamento. Quando a pressão do refrigerante for superior à pressão limite do sistema ou inferior à pressão mínima definida pelo sistema, um alarme será emitido imediatamente e a fonte de alimentação será cortada até que a falha seja removida.

EU.O sistema de refrigeração utiliza peças de marcas importadas, de qualidade confiável, para garantir a estabilidade do sistema.

VII. Sistema de controle elétrico

1.controlador

Tela de toque LCD LED colorida TFT de 7 polegadas (alta definição, resolução 1024 * 600), controle inteligente PID de vários grupos. Exibe diretamente o valor da medição atual (PV); exibição de temperatura; display expansível de temperatura de monitoramento multicanal; pode mostrar o número do programa, segmento, tempo de execução e contagem de ciclos; exibição de gráfico de curva; exibição de status de saída de relé e PID

2.modo de execução

Operação do programa, operação de valor fixo. Todo o processo de controle automático PID inteligente

3.modelo de controle

O controle de combinação de umidade e temperatura/controle de temperatura único é ajustado automaticamente de acordo com o valor definido de umidade

4.linguagem

Possui uma tela de alternância entre chinês, inglês e russo

5.modo de configuração

Interface de operação de diálogo homem-máquina, entrada por toque

6.entrada de temperatura e umidade

Resistência de platina de precisão grau PT100 A

7.resolução de exibição

Temperatura: 0,01℃; umidade: 0,1% UR; tempo: 1min;

8.capacidade do programa e função de controle

O número máximo de programas que podem ser utilizados: 100 conjuntos, um programa pode ser composto de 1 a 100 segmentos; o comando pode ser repetido até 999 vezes, a configuração da inclinação do programa pode ser definida pelo eixo do tempo, cada segmento entre os programas pode ser definido para um máximo de 99 horas e 99 minutos, um mínimo de um minuto, e pode ser definido para uso conjunto

Possui funções de edição, limpeza e inserção. Possui controle de saída de sinal de tempo (para controlar as ações ON/OFF do objeto em teste). Durante a execução do programa, ele suporta pular segmentos e manter funções. A tela pode ser ajustada para luz de fundo, com configurações ajustáveis ​​de duração da luz de fundo. A função de proteção de tela permite configurações de desligamento temporizado ou manual. Estão disponíveis funções de replicação de programas, COPY, funções de conexão e funções de edição de programas, como configuração de títulos de experimentos. Inclui memória de programa de desligamento, reinicialização automática na reconexão e funções programadas de inicialização e desligamento. Funções de ajuste de data e hora, funções de bloqueio de tecla e tela (LOCK) e funções de visualização de imagem em espera também são fornecidas

9.modo de controle de saída

Controle automático de saída PID+SSR; Ajuste automático PID da potência de aquecimento; a refrigeração possui extremidade fria e controle de válvula de expansão eletrônica multicanal, que pode definir a válvula correspondente para ajustar a condição de funcionamento do compressor de acordo com a temperatura e pressão de sucção e exaustão do compressor. O controle da válvula de expansão eletrônica pode alternar entre o controle de pressão de evaporação e o controle de temperatura convencional

10.função de comunicação

Pode se conectar ao computador para exibir curva e aquisição de dados;

Pode ser utilizado como sistema de monitoramento e controle remoto;

Várias máquinas podem ser controladas de forma síncrona;

RS-485/RS-232

Porta Ethernet RJ45

Jogabilidade USB.

11.Armazenamento em disco U

Ele pode ser conectado a USB 1G-32G para baixar curvas históricas, dados históricos, parâmetros do sistema de controle e função de troca a quente

12.método de gravação de dados

A RAM com proteção de bateria pode salvar o valor definido do dispositivo, o valor de amostragem e o tempo de amostragem por 8 a 10 anos; o período de gravação da curva pode ser definido de 30 a 180 segundos, e o tempo máximo de memória pode armazenar curvas históricas contínuas por 90 dias. Os dados históricos (quando o tempo de amostragem é de 1 minuto) podem ser salvos por mais de 10 anos sem uso contínuo

13.desligar a função de memória

O modo de recuperação de falha de energia pode ser definido como: partida a quente/partida a frio/parada.

14.função de início de reserva

O tempo de inicialização pode ser definido à vontade. Depois que a energia for ligada, a máquina funcionará automaticamente quando o tempo acabar.

15.sistemas compatíveis com software

Sistema operacional Windows

16.funções de software aberto

Suporta código de envio de nível superior de terceiros para controlar as funções de início, parada e gravação de dados do dispositivo

Nota: O controlador fornece códigos funcionais e o usuário pode editar o programa de software do computador superior para realizar monitoramento e controle unificados

17.conexões de rede

Pode ser conectado à Ethernet através de software profissional. O controle remoto e a assistência remota podem ser feitos através da rede, e os dados de teste podem ser coletados através da rede. Várias máquinas podem ser controladas ao mesmo tempo.

18.exibição de situação

Na parte superior do equipamento é instalado um alarme sonoro e luminoso cilíndrico de três cores (usando contas de LED); ao aguardar a inicialização ou conclusão da operação, a luz amarela está sempre acesa; ao funcionar normalmente, a luz verde está sempre acesa; em caso de parada de emergência ou alarme de falha do equipamento, a luz vermelha fica sempre acesa e a campainha é intermitente;

19.ventilador circulante

Motor de eixo longo, resistente a altas temperaturas, o motor é instalado no espaço externo, o eixo se estende para o interior, a roda do ventilador de agitação é instalada na extremidade traseira do eixo; medidas especiais de isolamento térmico e sistema de dissipação de calor melhoram a segurança do motor.

20.modo de controle de aquecimento

O controlador de temperatura envia comandos com base na temperatura definida e nos sinais do sensor de temperatura dentro da câmara de teste. Regula a saída do aquecedor através de um circuito lógico, controlando o módulo SSR. O sistema opera de forma confiável, sem contatos ou faíscas, longa vida útil, baixo ruído e sem interferência eletromagnética. Possui velocidade de comutação rápida, forte capacidade anti-interferência, tamanho compacto, resistência à vibração, resistência ao impacto, à prova de explosão, à prova de umidade e resistência à corrosão. Ele consegue controle direto de cargas de alta corrente usando sinais de controle mínimos.

VIII. Sistema de proteção de segurança

1.        proteção contra superaquecimento

A câmara de teste está equipada com um dispositivo eletrônico independente de proteção contra superaquecimento e proteção automática de equilíbrio de pressão.

2.        sistema de refrigeração

Superaquecimento do compressor, proteção de alta pressão, proteção contra sobrecorrente do motor.

3.        ventilador circulante

proteção contra sobrecarga

4.        calorificador

Proteção extrema contra superaquecimento: proteção contra curto-circuito

5.        sistema de umidificação

Proteção contra falta de água contra queimaduras secas do umidificador, proteção contra temperaturas extremas do umidificador, proteção contra curto-circuito do umidificador

6.        abastecimento geral

Proteção contra vazamento, proteção contra sobrecarga e curto-circuito, perda de fase, fase reversa, subtensão, proteção contra sobretensão

7.        circuito de controle

Proteção contra sobrecarga e curto-circuito

8.        sistema de refrigeração do compressor

Proteção contra sobrecarga do ventilador de resfriamento

IX. Padrões de aceitação e verificação de terceiros

1. Critérios de aceitação: Os indicadores técnicos deverão estar de acordo com os métodos especificados no “Acordo Técnico” assinado por ambas as partes.

2. Método de aceitação: a aceitação formal será realizada no local do comprador.

3. Antes da entrega, o comprador deverá convidar um terceiro (calibrado pelo Centro Nacional de Testes de Qualidade de Equipamentos de Teste Ambiental e emitido com um relatório de inspeção válido) para participar

A taxa de aceitação será suportada pelo comprador. Caso a primeira aceitação não seja qualificada, o custo incorrido na segunda aceitação após a melhoria do fornecedor será arcado pelo fornecedor

Fundos a cargo do interessado.

4. O cliente deverá confiar ao Centro Nacional de Testes de Qualidade de Equipamentos de Teste Ambiental para verificar o equipamento

X.Lista dos principais materiais

XI. Fábrica de equipamentos que suporta dispositivos e dados

1.        Lista de embalagem da fábrica de equipamentos                                   1 cópia

2.        Equipamento e diagrama esquemático elétrico                        1 cópia

3.        Manual de instruções do equipamento                                   1 cópia

4.        Certificado de equipamento                                          1 cópia

5.        Cartão de garantia do equipamento                                       1 cópia

6.        Relatório de teste de fábrica de equipamentos                                    1 cópia

7.        Gaze molhada                                                   5 peças

8.        CD-ROM do software de monitoramento do controlador                          1 peça

9.        Bandeja de racks de amostras de teste                                          2 peças

10.    Barra de suporte de rack de amostra de teste                                4 tiras

XII. Garantia de qualidade e compromisso de serviço

1.        Objetivo: Em linha com o conceito de benefício mútuo e serviço ganha-ganha, atender plenamente às necessidades do cliente e atingir o objetivo de satisfação do cliente.

2.        Pré-venda: consulta técnica profissional, proposta de plano de teste de produto, instalação de câmara de teste e plano de construção;

3.        À venda: comunicação com o cliente, relatório de progresso, orientação, instalação, depuração, operação experimental, etc., cooperam com a medição do cliente;

4.        Treinamento(China doméstica, países estrangeiros precisam ser negociados com o vendedor): De acordo com as exigências do contrato, o treinamento presencial pode ser realizado quando o equipamento for instalado e depurado para o usuário e colocado em uso; os usuários podem ser organizados para vir à empresa para treinamento técnico no local quando o equipamento for depurado na fábrica, para que os clientes possam entender o desempenho do equipamento, treinar o método de uso correto, reduzir as falhas causadas pelo uso indevido do equipamento e economizar custos de manutenção para os clientes;

5.        Serviço Pós-venda: Treinamento Técnico: Operação e uso, manutenção e cuidados diários, detecção de falhas comuns e solução de problemas; Acompanhamentos Regulares: Inspeção de equipamentos, eliminação de falhas, transmissão das informações mais recentes do setor; Suporte de Reserva Especializada de Peças e Acessórios; Pessoal de manutenção dedicado do Departamento de Serviço Pós-venda para garantir a resolução oportuna e eficaz de falhas, fornecendo serviços de reparo rápidos;

6.        Compromisso de serviço(China doméstica, países estrangeiros precisam ser negociados com o vendedor):

Método: linha direta de atendimento ao cliente 7x24 horas e e-mail de serviço dedicado; Requisitos: Forneça uma resposta clara dentro de 4 horas. Para serviços no local, exigir chegada 24 horas dentro da província e 24 horas fora da província; de Dongguan ou dos escritórios locais da empresa, pessoal dedicado será responsável pelas vendas e serviço pós-venda dos produtos da empresa na região; com base em circunstâncias específicas, o tempo de reparo pode ser negociado de acordo com a necessidade do cliente; a partir da data de aceitação, durante o período de garantia de um ano, nossa empresa fornecerá reparos gratuitos (excluindo danos causados ​​por desastres naturais, anormalidades de energia, uso inadequado ou manutenção). Se o equipamento não funcionar corretamente devido a problemas de qualidade de fabricação da câmara de teste sob condições em que o cliente cumpra as regras de armazenamento, uso e instalação, o fornecedor enviará pessoal de manutenção para reparos gratuitos mediante notificação, de acordo com o cronograma de compromisso de serviço. Após o período de garantia, caso surja algum problema com o equipamento, o fornecedor compromete-se a solucioná-lo prontamente e poderá cobrar pelos custos de reparo e material conforme o caso.

XIII. Embalagem e transporte:

1. Embalagem: câmaras de embalagem de transporte que atendem aos requisitos de QB/BWD008-2001

2. Meio de transporte: caminhão

XIV. Diagrama de estrutura da câmara
