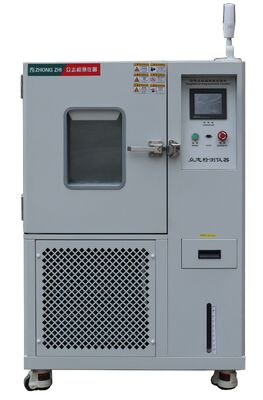

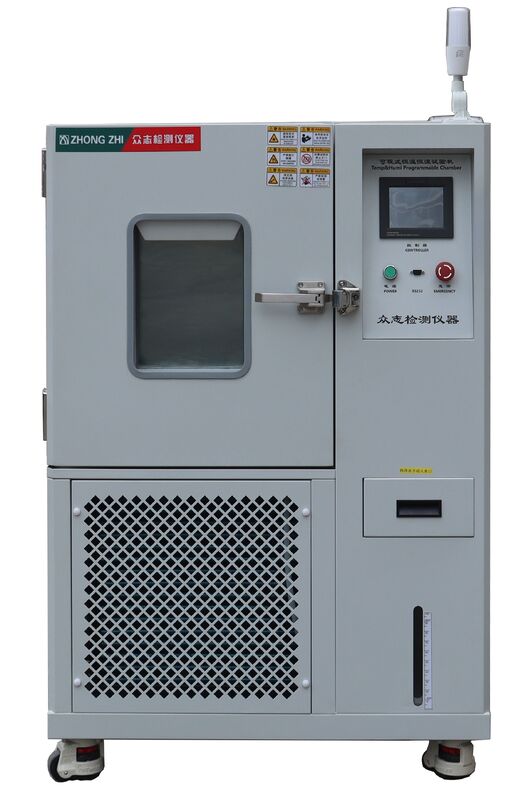

Câmara programável da temperatura e do teste da umidade

I. Principais funções e cuidados do equipamento

1.perfil do produto

Esta série de produtos foi projetada principalmente para simular ambientes agressivos encontrados durante o transporte, armazenamento e operação de instrumentos eletrônicos analógicos, materiais avançados, componentes elétricos, peças automotivas, metais, eletrônicos e materiais aeroespaciais. Ele avalia a resistência térmica, a tolerância ao frio e a resistência à umidade de materiais, componentes ou equipamentos sob condições extremas, incluindo exposição prolongada a temperaturas altas/baixas e ciclos térmicos alternados, enquanto avalia possíveis danos ou redução da vida útil causados ​​por essas tensões ambientais.

2.função do produto

Esta série de laboratórios de temperatura é adequada para testes de confiabilidade de produtos industriais, com características de precisão de controle de temperatura e ampla faixa de controle. O índice de desempenho atende aos requisitos de GB/T5170 "Método de verificação para parâmetros básicos de equipamentos de teste ambiental para produtos elétricos e eletrônicos Equipamentos de teste de baixa temperatura, alta temperatura e temperatura constante".

3.amostra de teste

restrições

Teste e armazenamento de amostras de substâncias inflamáveis, explosivas e voláteis

Teste e armazenamento de amostras de materiais corrosivos

Teste ou armazenamento de amostras biológicas

Teste e armazenamento de amostras com forte fonte de emissão eletromagnética

4.condição de carga

requisitos

A massa total da carga não deverá exceder 50Kg por metro cúbico de volume do estúdio

O volume total da carga não é superior a 1/5 do volume do estúdio

Em qualquer seção perpendicular à direção dominante do vento, a soma das áreas de carga não deve ser maior que o trabalho naquele local

A área da seção transversal da câmara é 1/3. Quando a carga é colocada, o fluxo de ar não deve ser bloqueado

II. Local de instalação do equipamento e condições do ambiente operacional

1.requisitos do local

Requisitos de tamanho do local de instalação do equipamento

A: não menos que 800 mm

B: não inferior a 500 mm

C: não inferior a 1200 mm

O terreno é plano e bem ventilado;

Não há vibração forte ao redor do equipamento;

Não existe nenhum campo eletromagnético forte ao redor do equipamento;

Não existem substâncias inflamáveis, explosivas, corrosivas e poeira ao redor do equipamento;

Existe espaço adequado ao redor do equipamento para uso e manutenção;

2.condição ambiente

Temperatura: 5 ~ 30 ℃, umidade relativa ≤85% UR

Pressão: 86kPa~106kPa

3.potência máxima

A capacidade total instalada é de 4,9Kw, incluindo 1,2Kw de potência de refrigeração, 1,4Kw de potência de aquecimento, 1,8KW de potência de umidificação e 0,2Kw de outra potência.

4.corrente máxima

≤16A

5.abastecimento de água de umidificação de equipamento

Pressão de abastecimento de água 0,2 ~ 0,4 MPa, diâmetro do tubo de abastecimento de água 20 mm, a qualidade da água deve atender ao padrão de água de nível 3 estipulado em GB / T 6682-2008 Especificações de água para laboratório analítico e padrão de métodos de teste, equipamento reservado interface de abastecimento de água rosca interna de 1/2 ", equipamento equipado com um volume de tanque de cerca de 20L

6.interface de drenagem

Existe um dreno próximo ao equipamento, dentro de 2 metros atrás do equipamento,

Nota: Guie o condensado e a água no tubo de remoção do medidor de água para fluir para fora do tanque

7.condições de fornecimento de energia e fontes de energia

AC220V monofásico dois fios + aterramento de proteção

Faixa de flutuação de tensão: ±10%V

Frequência: (50±0,5) faixa de flutuação HZ

Fonte de alimentação em modo TN-S ou modo TT

A resistência de aterramento do fio terra de proteção é inferior a 4Ω

Os usuários são obrigados a instalar interruptores de ar ou de energia com capacidade apropriada para o equipamento no local de instalação, e o interruptor deve ser controlado de forma independente pelo equipamento

III. Volume e tamanho

1. modelo

CZ-A-150G

2. volume do equipamento

150L

3. Dimensões internas da câmara de teste

L (largura) 500 mm*A (altura) 600 mm*D (profundidade) 500 mm

4. Dimensões externas da câmara de teste

L (largura) 1020 mm*A (altura) 1500 mm*P (profundidade) 1220 mm

Nota: A dobradiça da porta da máquina não é superdimensionada! As dimensões externas deverão ser confirmadas pelo desenho final das três vistas!

4. Principais parâmetros de desempenho

1.        condição de teste

O teste de desempenho de temperatura é medido de acordo com as disposições relevantes do equipamento de teste de temperatura GB/T 5170.2-2017 ao medir em temperatura ambiente +25°C sem carga; o sensor é colocado na saída de ar da unidade de tratamento de ar

2.        faixa de temperatura

-70°C～+150℃

3.     faixa de umidade

20% UR ~ 98% UR (conforme mostrado abaixo), sem carga de aquecimento durante o teste de umidade

4.        flutuação de temperatura

≦±0,5℃

5.        uniformidade de temperatura

≤2,0°C (sem carga)

6.        partida de temperatura

≤±2,0℃ (sem carga)

7.        flutuação de umidade relativa

≦±2,5% UR

8.        desvio de umidade

Quando a UR é maior ou igual a 75%, é menor ou igual a + 2-3% UR;

<75% UR quando ≤±5% UR;

9.        taxa de aquecimento

≥3℃/min (sob condições médias sem carga durante todo o processo)

10.    taxa de resfriamento

1,2 ≥℃/min (sob a condição de média de carga total)

11.    ruído de trabalho

Não inferior a 75 decibéis (dB) (medidos a uma distância de 1m da porta do equipamento e 1,2 metros acima do solo pelo dispositivo de detecção de ruído)

12.    o teste atende ao padrão

GB/T-2423.1-2008 (IEC60068-2-1) Teste A: Método de teste de baixa temperatura.

GB/T-2423.2-2008 (IEC60068-2-2) Teste B: Método de teste de alta temperatura.

GB/T-2423.3-2016 (IEC60068-2-78:2012) Teste ambiental Parte 2 Método de teste Teste Teste de umidade e calor constante da cabine.

GB/T 2423.4-2008/IEC60068-2-30:2005 Teste Ambiental para Produtos Elétricos e Eletrônicos Parte 2: Métodos de Teste Teste Db: Calor úmido alternado (ciclo de 12h + 12h)

Método de teste de alta temperatura GJBl50.3-2009 MIL-STD-810D.

GJBl50.4-2009 (MIL-STD-810D) Método de teste de baixa temperatura.

13.    equipamento atende ao método de inspeção

GB-T-10586-2008 Condições técnicas para câmara de teste de baixa temperatura

GB/T 5170.1-2016 Método de inspeção para equipamentos de teste ambiental de produtos elétricos e eletrônicos Parte 1: Geral

GB/T 5170.2-2017 Método de inspeção para equipamentos de teste ambiental Parte 2: equipamento de teste de temperatura

GB/T 5170.5-2016 Método de inspeção para equipamentos de teste ambiental de produtos elétricos e eletrônicos Parte 5: equipamento de teste para calor úmido

GB/T5170.18-2005 Método básico de verificação de parâmetros de equipamentos de teste ambiental para produtos elétricos e eletrônicos Equipamento de teste de ciclo combinado de temperatura/umidade

V. Características estruturais da caixa

1.        layout da estrutura da caixa de teste

A câmara de teste adota o layout de estrutura integrada, com o corpo da câmara de teste no canto superior esquerdo, a sala mecânica de refrigeração no canto inferior esquerdo e a caixa de controle à direita;

O equipamento é equipado com rodízios Foma na parte inferior para fácil relocação e posicionamento

A caixa do equipamento é feita de tinta cozida em placa de aço laminada a frio, a espessura da placa é de 1,2 mm, a cor da tinta cozida é cinza claro, número de cor RAL7035, a caixa interna é feita de aço inoxidável SUS304 #, a espessura da placa é de 1,2 mm;

O equipamento adota uma estrutura de moldura, e a parte inferior da caixa é soldada com canal de aço para aumentar a resistência da caixa

Material de isolamento: espuma dura de poliuretano + fibra de vidro com 100 mm de espessura

O disjuntor geral de proteção da fonte de alimentação, o cabo de alimentação e o tubo de drenagem são colocados atrás do equipamento

A porta da caixa é vedada com tira de vedação de borracha de silicone, especialmente personalizada para ser resistente ao calor, não tóxica e super flexível

A parte inferior da caixa interna possui um orifício de drenagem, que pode descarregar rapidamente o condensado

Um orifício de alívio automático de pressão é colocado na parte superior da caixa

2.        drenar a água

O fundo da caixa interna possui furo de drenagem, e o sistema de drenagem está disposto na parte traseira do equipamento. O tubo de drenagem é introduzido no sistema de rede de tubos de drenagem do usuário (o usuário fornece a interface de rede de tubos de drenagem no local)

3.        furo de alívio de pressão

Várias janelas de equilíbrio de pressão são instaladas na borda da parte traseira da caixa. Quando a porta do interruptor ou o ar dentro da caixa se expande, a pressão pode ser descarregada rápida e automaticamente;

4.        porta da câmara

Porta com dobradiça única, tamanho transparente efetivo W500mm*H600mm

O material da porta é igual ao material do corpo

Fechadura de porta importada, tipo de abertura externa

O material de isolamento com espessura de porta de 100 mm é espuma rígida de poliuretano

Uma bandeja de água é projetada sob a porta para evitar que a condensação na parede interna da porta caia no solo externo;

5.        material do recipiente

A placa de aço inoxidável SUS304 # é usada, o equipamento de corte a laser de precisão é usado para cortar e moldar dobramento de cama dobrável CNC, então a soldagem a arco de argônio é usada para soldagem completa, retificação e polimento. A espessura da placa de aço é de 1,2 mm; a caixa interna é colocada em ambos os lados da mesa de suporte do rack de amostras para apoiar a estrutura de indexação, que pode ajustar o espaçamento entre os racks de amostras

6.        material da caixa externa

O produto é fabricado com chapas de aço laminadas a frio, equipamentos de corte a laser de precisão e dobradeiras CNC para conformação. Depois de passar por soldagem e polimento a arco de argônio, a superfície do aço passa por uma lavagem ácida abrangente para remover a ferrugem. Comparado com métodos convencionais de revestimento por pulverização, este processo proporciona uma aparência esteticamente mais agradável, ao mesmo tempo que aumenta significativamente a resistência à corrosão e a capacidade de prevenção de ferrugem. A placa de aço mede 1,2 mm de espessura (Cor: Branco RAL7035).

7.        tira de junta de vedação

A tira de vedação da porta é dividida em duas camadas, a camada interna é uma tira de borracha de silicone resistente a altas e baixas temperaturas, que pode isolar totalmente a caixa interna do mundo exterior sob condições de alta e baixa temperatura; a tira de borracha de silicone pode funcionar por um longo tempo na faixa de -80°C a 200°C sem endurecer e envelhecer;

8.        dobradiças de aço inoxidável

O lado esquerdo da porta da caixa é instalado com um conjunto de dobradiças de alta resistência. Uma única dobradiça pode suportar 3 toneladas de força horizontalmente sem quebrar e, quando dobrada ao contrário, as duas peças da dobradiça são completamente deformadas e combinadas em uma sem quebrar;

9.        maçaneta da porta

A fechadura da porta adota fechadura de porta forçada por rolo:

A porta da caixa é usada dentro e fora, usando o princípio da alavanca, com forte urgência, economia de trabalho, toque com uma única mão pode ser alcançado para abrir e fechar a função.

10.    estrutura de exaustão

É adotado o modo de forte circulação de ar de circulação forçada interna, saída de ar superior e retorno de ar inferior. O defletor de saída de ar pode dispersar o ar frio e quente por todo o interior do armazém, que é uniforme e estável

11.    roda de vento de alumínio

A roda eólica de alumínio com circulação centrífuga de múltiplas lâminas tem as características de peso leve, grande volume de ar, alta pressão do vento e é resistente a altas e baixas temperaturas, pequeno coeficiente de expansão e baixo ruído operacional.

12.     janela de observação

A porta é fixada com múltiplas camadas de grande janela de observação de vidro oco, com aquecimento elétrico (ajuste automático) dispositivo antigelo e anticondensação; a janela está equipada com um conjunto de lâmpadas de iluminação de janela, para que você possa observar claramente a condição de teste da amostra de teste na caixa a qualquer momento através da janela de observação;

13.    conexão do instrumento

Uma abertura com diâmetro de 100mm é aberta no lado esquerdo da caixa, e são fornecidas uma tampa de furo e uma rolha de silicone

14.    suporte para material de teste

O aço inoxidável SUS304# é perfurado e dobrado em uma malha. É fácil de usar, o espaçamento entre racks de materiais pode ser ajustado para um mínimo de 45 mm e dois racks de amostras são padrão

15.    princípio de circulação de ar

Ventilador de alta potência acionado por motor externo com eixo de aço inoxidável, o motor do ventilador é montado externamente;

O ar é acionado pelo motor e flui totalmente através do aquecedor e do evaporador de refrigeração.

Após ser totalmente aquecido/resfriado até o valor de temperatura requerido, o ar circula dentro da caixa e troca calor com a amostra por convecção

A circulação forçada de ar é acionada por um motor de eixo longo assíncrono de baixa tensão e resistente a altas temperaturas

O ventilador de circulação centrífuga de múltiplas pás é usado para agitar o ar com lâminas de liga de alumínio

16.    princípio do sistema de controle

Aquecedor elétrico de fio de liga de níquel-cromo de alta qualidade, controle SSR, equipado com interruptor de temperatura independente de proteção contra superaquecimento

Quando o aquecedor é energizado, a temperatura da superfície aumentará.

A temperatura do ar aumenta após passar pelo fio de aquecimento, e o calor é expandido para o ar e as peças de teste na caixa, de modo a desempenhar um papel no aquecimento e no aumento da temperatura.

A potência de aquecimento é controlada com precisão pelo algoritmo PID e a potência de saída é ajustada através de um relé de estado sólido.

O sistema de refrigeração fornece refrigerante de baixa temperatura suficiente para o trocador de calor, de modo que a temperatura do trocador de calor seja inferior à temperatura do ar. O calor do ar é absorvido e levado para fora da caixa pelo trocador de calor, fazendo com que a temperatura do ar caia e o efeito de resfriamento seja alcançado.

A potência de refrigeração é controlada com precisão pelo algoritmo PID, e a vazão e a capacidade de resfriamento do refrigerante são ajustadas através da válvula solenóide.

VI. Sistema de refrigeração

1.compressor de refrigeração

Utilize compressores de baixa temperatura importados da Europa

2.método de resfriamento

Condensador com aletas resfriado a ar, ventilador de resfriamento para dissipação de calor

3.evaporador

Trocador de calor tubular com翅tubos ned

4.conjunto de aceleração

Válvula de expansão térmica, tubo capilar

5.modo de controle da máquina de resfriamento

O controlador lógico programável do sistema de controle ajusta automaticamente a condição operacional da máquina de refrigeração de acordo com as condições de teste

Circuito de resfriamento do gás de retorno do compressor

6.todas as peças de refrigeração importadas

7.condensador evaporativo

O trocador de calor de placas com brasagem de cobre de alta temperatura tem as vantagens de pequena área de superfície, pequena perda de energia e alta eficiência de transferência de calor

8.criogênico

O índice de destruição da camada de ozônio do R404a/R23 é 0

9.cheio de nitrogênio

processo de soldagem

Recomenda-se que o tubo de transferência de baixa temperatura use tubo de cobre livre de oxigênio de alta qualidade, fabricação de tubos, soldagem de nitrogênio, 48 horas de processo de prevenção de vazamento de alta pressão para garantir a qualidade da soldagem.

10.controle de economia de energia

O sistema de refrigeração utiliza tecnologia de equilíbrio de resfriamento, alcançando aproximadamente 30% de economia de energia e reduzindo efetivamente os custos operacionais. Conforme mostrado no diagrama acima, o equilíbrio térmico mantém a temperatura constante ajustando a saída de aquecimento. Quando a capacidade de refrigeração do compressor permanece constante, o aquecimento contínuo aumenta o desperdício de energia e impõe despesas desnecessárias aos utilizadores. Em contraste, a tecnologia de equilíbrio de refrigeração regula a capacidade de refrigeração para manter a estabilidade da temperatura. À medida que a temperatura se aproxima do ponto de ajuste, a capacidade de refrigeração diminui gradualmente através do controle PID (PID significa Derivada Integral Proporcional), garantindo temperatura constante e ao mesmo tempo alcançando eficiência energética. Teoricamente, pode atingir uma saída de aquecimento zero, embora possa ocorrer um pequeno aquecimento residual na produção real

11.características do sistema de refrigeração

UM.Toda a tubulação do sistema foi testada com pressão de ar de 22kg.

B.Os sistemas de aquecimento e refrigeração são totalmente independentes.

C.Com as características técnicas profissionais da nossa empresa, o fluxo de ar de alta temperatura e alta pressão não pode ser danificado pela abertura simultânea da máquina de refrigeração.

D.Todos os procedimentos operacionais do sistema de refrigeração são totalmente controlados pelo controlador do microcomputador.

E.A parte inferior do compressor possui uma bandeja de água, que pode coletar a condensação causada pelo gelo.

F.O compressor possui um sensor de temperatura PTC integrado para obter proteção contra superaquecimento quando o compressor está superaquecido.

G.O compressor está equipado com protetor de pressão de óleo para realizar a proteção de pressão de óleo do compressor.

H.O dispositivo de proteção de alta e baixa pressão monitora a pressão do refrigerante durante a operação do equipamento. Assim que a pressão do refrigerante exceder a pressão limite do sistema ou cair abaixo da pressão mínima definida pelo sistema, ele emitirá imediatamente um alarme e cortará a fonte de alimentação até que a falha seja removida.

O sistema de refrigeração utiliza peças de marcas importadas, a qualidade é confiável, para garantir a estabilidade do sistema.

VII. Sistema de controle elétrico

1.controlador

Tela sensível ao toque LCD TFT true color de 7 polegadas (resolução HD: 1024 × 600), controle inteligente PID multigrupo. Exibição direta de valores de medição (PV) em tempo real; Exibição de temperatura; Exibição escalável de temperatura de monitoramento multicanal; Exibição do número do programa, sequência do ciclo, tempo de operação e contagem do ciclo; Exibição de gráfico de curva; Exibição de status de saída de relé e PID

2.modo de execução

Operação do programa, operação de valor fixo. Todo o processo é controle automático PID inteligente

3.modelo de controle

Controle combinado de temperatura e umidade/controle de temperatura único ajusta automaticamente de acordo com o valor definido de umidade

4.idioma operacional

Display de comutação nativo chinês/inglês/russo

5.definir caminho

Interface de operação de diálogo homem-máquina, entrada por toque

6.entrada de temperatura e umidade

Resistência de platina PT100 Grau A

7.resolução de exibição

Temperatura: 0,01℃; umidade: 0,1% UR; tempo: 1min;

8.capacidade do programa e função de controle

Número de programas disponíveis: até 100 grupos, com cada programa composto de 1 a 100 segmentos. Limite de execução de comandos: cada comando pode ser executado até 999 vezes. As configurações de inclinação do programa podem ser configuradas através da linha do tempo, permitindo durações máximas de segmento de 99 horas e 99 minutos entre programas, com durações mínimas definidas em 1 minuto. Os programas também podem ser vinculados para uso combinado

O sistema possui funções de edição, limpeza e inserção com controle de saída de sinal de tempo (controlando as ações ON/OFF dos objetos de teste). Durante a execução do programa, ele suporta segmentos de salto e funções de retenção. A tela permite ajuste de luz de fundo com configurações de duração personalizáveis. A proteção do display pode ser configurada para desligamento temporizado ou manual. Os principais recursos incluem replicação de programas, comando COPY, funções de conexão e edição de títulos de experimentos. Ele retém os programas durante quedas de energia e retoma automaticamente a execução após a reconexão. Funções programadas de inicialização/desligamento, recursos de ajuste de data/hora, mecanismos de bloqueio de teclas/tela e visualização de imagens em espera estão todos integrados

9.modo de saída de controle

Controle automático de saída PID+ SSR; O PID ajusta automaticamente a saída de aquecimento. O sistema de refrigeração possui uma extremidade fria e controle de válvula de expansão eletrônica multidirecional, permitindo ajustes correspondentes da válvula com base na temperatura e pressão de sucção/exaustão do compressor para otimizar as condições de operação. O controle da válvula de expansão eletrônica pode alternar entre o controle de pressão do evaporador e o controle de temperatura convencional

10.função de comunicação

Pode se conectar ao computador para exibir a curva e coletar dados;

Pode ser utilizado como sistema de monitoramento e controle remoto;

Várias máquinas podem ser controladas de forma síncrona;

RS-485/RS-232

Interface Ethernet RJ45

Jogabilidade USB.

11.armazenamento em unidade USB

Você pode conectar 1G-32G USB para baixar curvas históricas, dados históricos, parâmetros do sistema de controle e função hot plug

12.método de gravação de dados

RAM com proteção de bateria, 8 a 10 anos, pode salvar o valor definido do dispositivo, o valor de amostragem e o tempo de amostragem; o período de gravação da curva pode ser definido de 30 a 180 segundos, o tempo máximo de memória pode armazenar curvas históricas contínuas por 90 dias, dados históricos (quando o tempo de amostragem é de 1 minuto), sem uso contínuo, os dados podem ser salvos por mais de 10 anos

13.função de memória de desligamento

O modo de recuperação de falha de energia pode ser definido como: partida a quente/partida a frio/parada.

14.agendar a função de inicialização

Você pode definir o tempo de inicialização à vontade. Depois de ligar a energia, a máquina funcionará automaticamente quando o tempo acabar.

15.sistema de compatibilidade de software

Sistema operacional Windows

16.funcionalidade de software aberto

Suporta código de nível superior de terceiros para controlar funções de inicialização, parada e gravação de dados do dispositivo

Nota: O controlador fornece códigos funcionais e o usuário pode editar o programa de software do computador superior para realizar monitoramento e controle unificados

17.conexões de rede

Pode ser conectado à Ethernet através de software profissional, podendo ser controlado e assistido remotamente através da rede. Ele também pode coletar dados de teste através da rede e controlar várias máquinas ao mesmo tempo.

18.exibição de situação

Na parte superior do equipamento, instale um alarme sonoro e luminoso cilíndrico de três cores (utilizando luzes LED); quando a partida ou operação é concluída, a luz amarela permanece acesa; ao funcionar normalmente, a luz verde permanece acesa; quando ocorre parada de emergência ou alarme de falha do equipamento, a luz vermelha permanece acesa e a campainha soa intermitentemente;

19.ventilador circulante

Motor de eixo longo, resistente a altas temperaturas, segurança do motor em espaço externo, eixo se estende para interior, a extremidade traseira do eixo é instalada com roda de ventilador de mistura; medidas especiais de isolamento e sistema de dissipação de calor para melhorar a segurança do motor.

20.modo de controle de aquecimento

O controlador de temperatura envia comandos com base nas temperaturas predefinidas e nos sinais do sensor de temperatura dentro da câmara de teste. Através de um circuito lógico, regula o módulo de controle SSR para ajustar a saída do aquecedor. Este sistema opera de forma confiável com tecnologia sem contato, operação sem faíscas, longa vida útil, baixo ruído, desempenho livre de interferência eletromagnética, velocidade de comutação rápida, forte capacidade anti-interferência, design compacto, resistência à vibração e ao impacto, recursos à prova de explosão, à prova de umidade e resistentes à corrosão. Consegue controle direto de cargas de alta corrente através de sinais de entrada mínimos.

VIII. Sistema de proteção de segurança

1.        proteção contra superaquecimento

A caixa de teste é um dispositivo eletrônico independente e ajustável de proteção contra superaquecimento, proteção automática de equilíbrio de pressão.

2.        sistema de refrigeração

Superaquecimento do compressor, proteção de alta pressão, proteção contra sobrecorrente do motor.

3.        ventilador circulante

 proteção contra sobrecarga

4.        calorificador

Proteção contra sobretemperatura: proteção contra curto-circuito

5.        sistema de umidificação

Proteção contra falta de água contra queimaduras secas hidratante, limite do umidificador sobre proteção contra temperatura, proteção contra curto-circuito do umidificador

6.        abastecimento geral

Proteção contra sobretensão, sobrecarga e proteção contra curto-circuito

7.        circuito de controle

Proteção contra sobrecarga e curto-circuito

8.        sistema de refrigeração do compressor

Proteção contra sobrecarga do ventilador de resfriamento

IX. Padrões de aceitação e verificação de terceiros

1. Critérios de aceitação: Os indicadores técnicos deverão estar de acordo com os métodos especificados no “Acordo Técnico” assinado por ambas as partes.

2. Método de aceitação: a aceitação formal será realizada no local do comprador.

3. Antes da entrega, o comprador deverá solicitar a participação de um terceiro (calibrado pelo Centro Nacional de Testes de Qualidade de Equipamentos de Teste Ambiental e emitido um relatório de inspeção válido).

A taxa de aceitação será suportada pelo comprador. Se a primeira aceitação falhar, o custo da próxima aceitação após a melhoria do fornecedor será suportado pelo fornecedor

Fang compromete-se.

4. O cliente deverá confiar ao Centro Nacional de Testes de Qualidade de Equipamentos de Teste Ambiental para verificar,

X. Lista dos principais materiais

XI. Dados de suporte do equipamento quando sai da fábrica

1.        lista de embalagem de fábrica do equipamento                    1 cópia

2.        diagrama esquemático de equipamentos elétricos               1 cópia

3.        manual do equipamento                                  1 cópia

4.        certificado de qualificação de equipamento                      1 cópia

5.        cartão de garantia do equipamento                             1 cópia

6.        relatório de inspeção do equipamento                      1 cópia

7.        gaze de bola molhada                                      5 peças

8.        disco de software de monitoramento do controlador                     1 peça

9.        bandeja de rack de amostras de teste                                 2 peças

10.    barras ferroviárias de apoio                                  4 peças

XII. Garantia de qualidade e compromisso de serviço

1.        Objetivo: Com base no conceito de benefício mútuo e serviço ganha-ganha, atender plenamente às necessidades do cliente, para alcançar a satisfação do cliente.

2.        Pré-venda: consulta técnica profissional, sugestão de plano de teste de produto, instalação de câmara de teste e plano de construção;

3.        No processo de vendas: comunicação com o cliente, relatório de progresso, orientação, instalação, depuração, operação experimental, etc., e cooperar com os clientes para medir;

4.        Treinamento: De acordo com as exigências do contrato, o treinamento no local pode ser fornecido quando o equipamento for instalado, depurado e colocado em uso para os usuários; os usuários podem ser organizados para vir à empresa para treinamento técnico no local durante a depuração de fábrica do equipamento, para que os clientes possam entender o desempenho do equipamento, treinar o método de uso correto, reduzir as falhas causadas pelo uso indevido do equipamento e economizar o custo de manutenção para os clientes;

5.        Serviços Pós-Venda: Treinamento Técnico: Operação e manutenção, solução de falhas comuns; Acompanhamento Regular: Inspeção de equipamentos, eliminação de riscos potenciais, divulgação das últimas atualizações do setor; Suporte especializado em reserva de peças de reposição; A equipe dedicada de serviço pós-venda garante a resolução oportuna e eficaz de falhas com serviços de reparo eficientes.

6.        Compromisso de serviço: Método: linha direta de atendimento ao cliente 24 horas por dia, 7 dias por semana e e-mail dedicado. Requisitos: Forneça respostas claras dentro de 4 horas. Para serviços no local: é necessária chegada 24 horas dentro da província, serviço 24 horas para clientes fora da província. Equipes dedicadas de vendas e pós-venda estão estacionadas em Dongguan ou nos escritórios locais da empresa. Os prazos de reparo podem ser negociados com base em circunstâncias específicas. A partir da data de aceitação, o equipamento permanece totalmente coberto pela nossa garantia de um ano (excluindo danos causados ​​por desastres naturais, falhas de energia, operação inadequada ou erros de manutenção). Se a câmara de teste apresentar mau funcionamento devido a defeitos de fabricação enquanto os usuários cumprem as diretrizes de armazenamento, uso e instalação, nossos técnicos fornecerão reparos gratuitos dentro do horário de serviço acordado, mediante notificação. Para questões pós-garantia, comprometemo-nos a resolvê-las prontamente com cobranças razoáveis ​​de mão de obra e materiais.

XIII. Embalagem e Transporte:

1. Embalagem: Caixas de embalagem de transporte que atendem aos requisitos de QB/BWD008-2001

2. Meio de transporte: Frete

XIV. Treinamento

O treinamento no local pode ser fornecido quando o equipamento for instalado, depurado e colocado em uso de acordo com os requisitos do contrato;

Os usuários podem ser contratados para virem à empresa para treinamento técnico in loco durante a depuração do equipamento, para que os clientes possam entender o desempenho do equipamento e treinar o uso correto

Métodos, operação e manutenção, detecção e solução de problemas comuns de falhas, reduzem as falhas causadas pelo uso indevido do equipamento, salvam os clientes

Custos aproximados de manutenção

XV. Diagrama de estrutura de caixa
